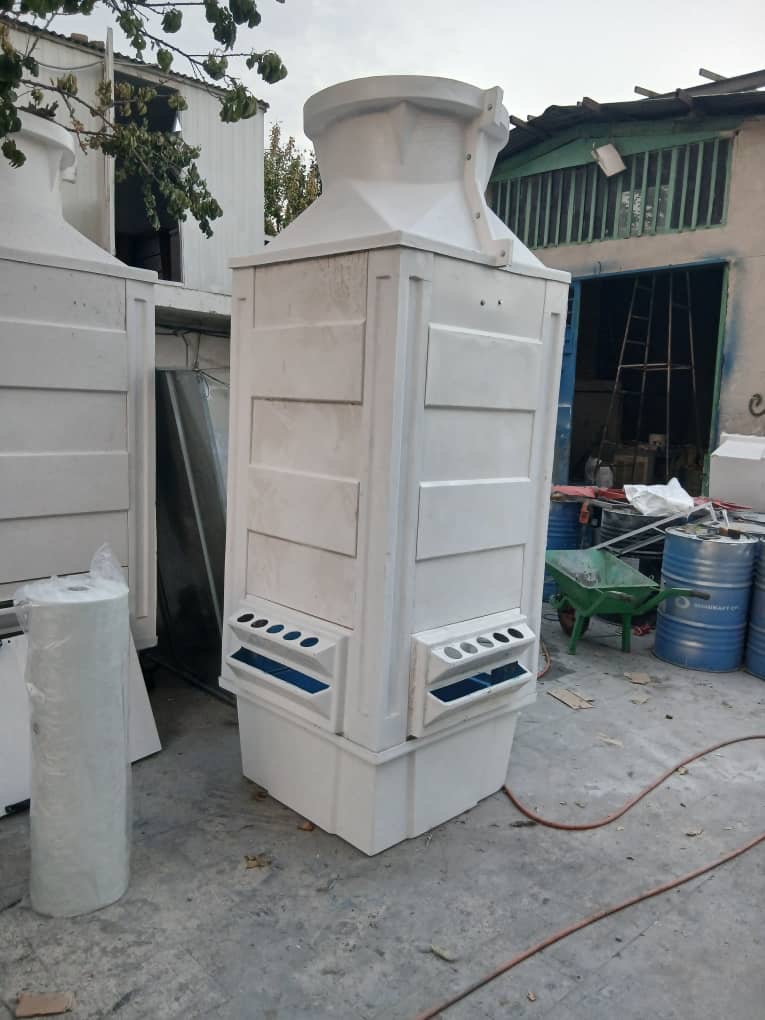

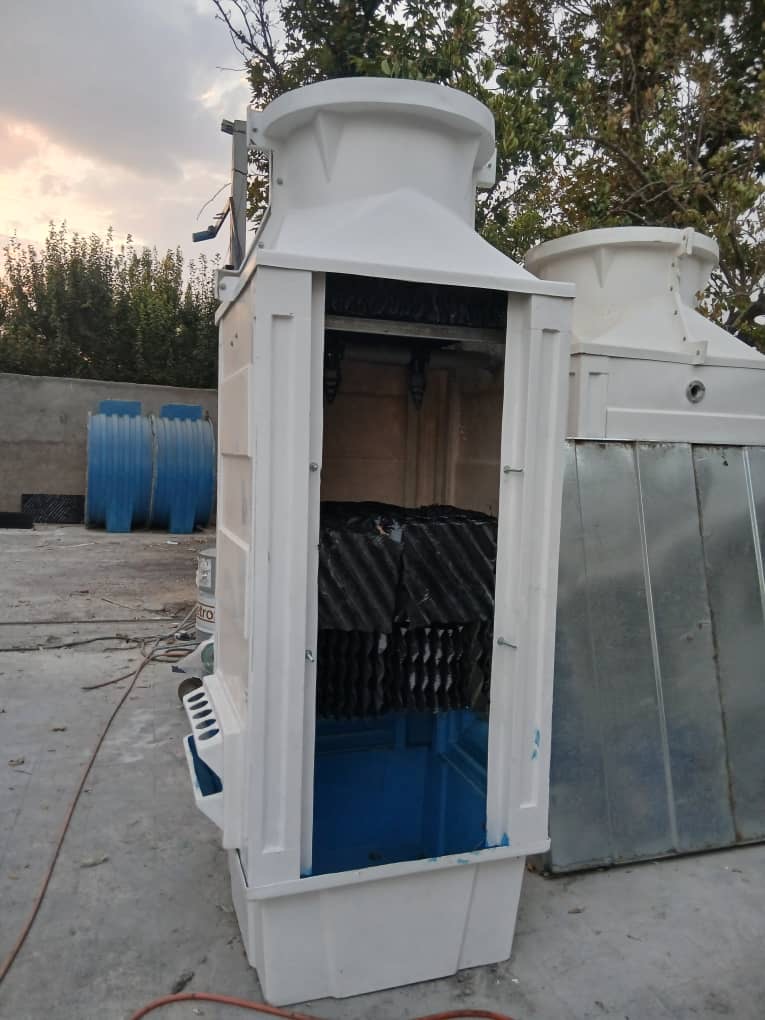

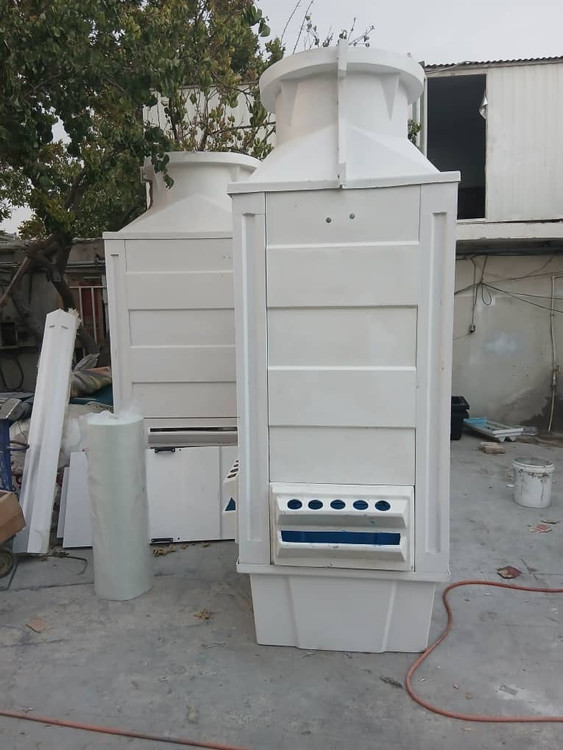

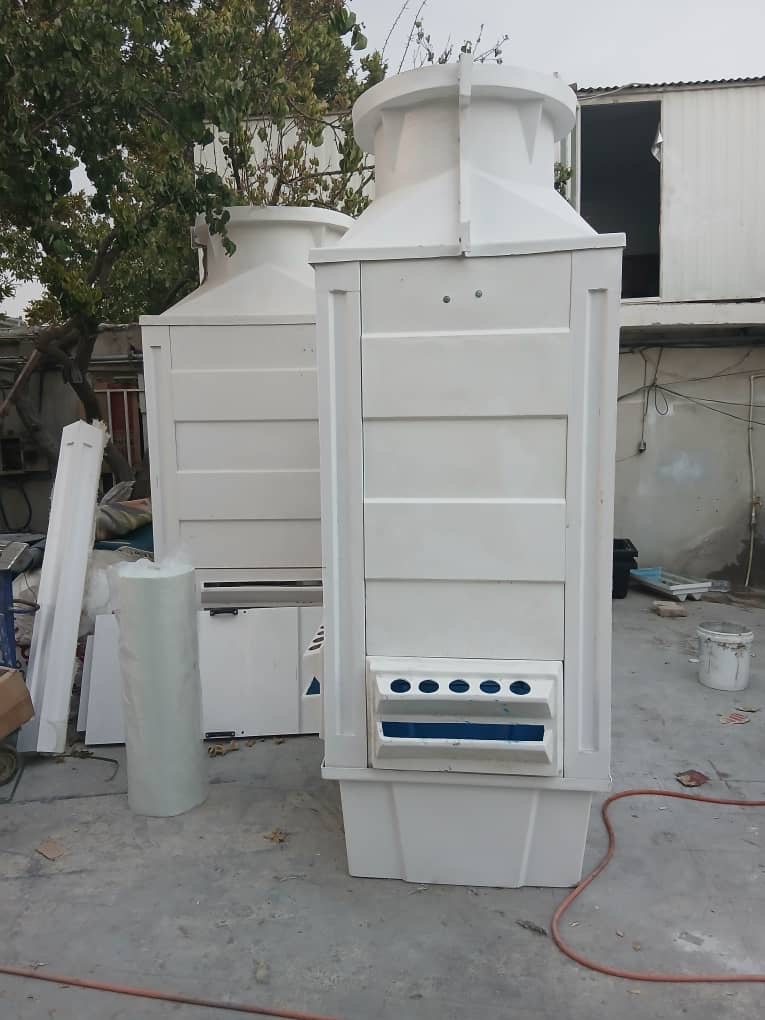

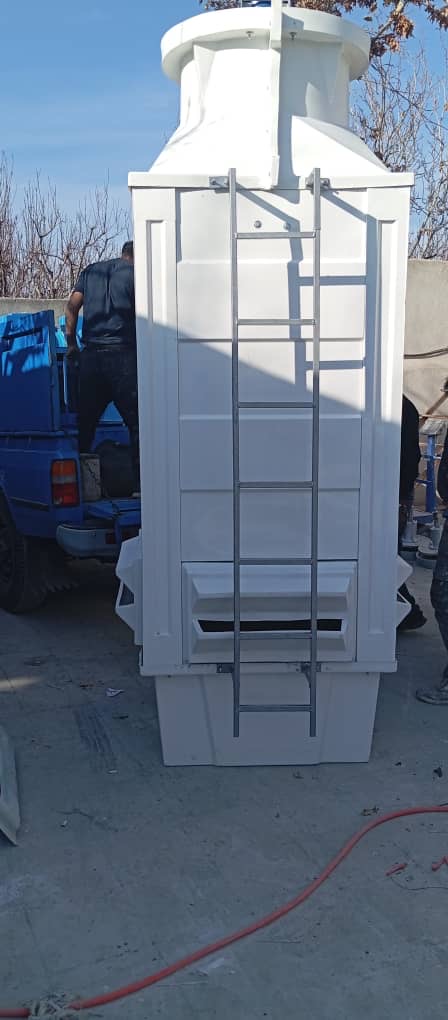

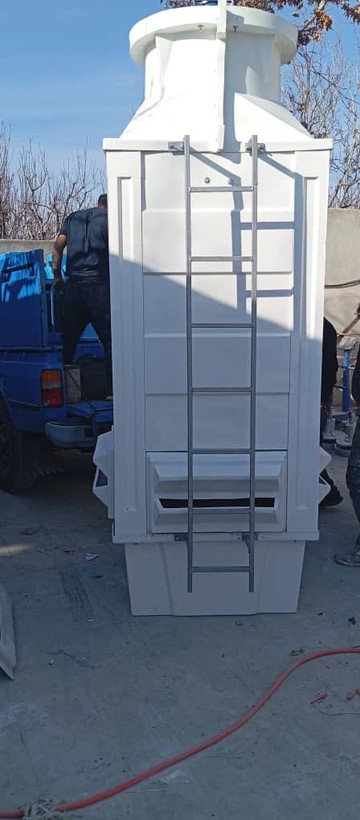

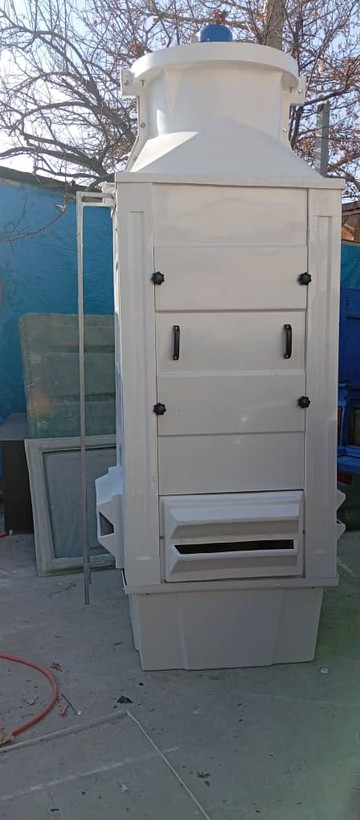

برج خنک کننده ۲۰ تن مکعبی کولینگ تاور 20 تن تبرید

برج خنک کننده 20 تن مکعبی (counter flow)  74.4 kw  تک سلول - مدارباز

ردیف

    قطعات

                        شرح و تعداد

1

ابعاد

طول :100 عرض : 100 ارتفاع :  230 تا بالای الکتروموتور

2

الکتروموتور

0.75 kw  اروپایی یا چینی درجه 1 ( 2 سال گارانتی )

3

مشخصات

IP55 – کلاس حرارتی F RPM900-

4

کاهش سرعت

کوبل مستقیم

5

پکینگ

پکینگ PP

با تحمل حرارتی 95 درجه سانتی گراد

آنتی UV وباکتریال

– 2 لایه

6

نازل

مکعب پاش یا فانوسی طبقاتی یا طرح هامون آمریکا

بسته به مقدار دبی متغیر می باشد

7

سیستم پخش آب

به صورت لوله - upvc –PVC با ضخامت و تحمل فشار مناسب نسبت به دبی در حال گردش برج - به تعداد فلنچ ورودی – یا به درخواست کارفرما 1 ورودی و کلکتور بندی از داخل

8

متریال لوله ها

Upvc- PVC از نوع وینو که قابلیت تحمل  دمای 45 تا 62 درجه سانتی درجه را دارد.لاینینگ لوله بابت تحمل دمایی 80 درجه سانتی گردادctu 105

9

فلزی ها

ساپورت های داخلی و فن گارد و شاسی بالا و مکانیکال ساپورت از جنس گالوانیزه گرم

10

پیچ و مهره ها

گالوانیزه شرکتی cti 80

11

فن --  قطر فن

فن محوری از نوع اکسیال فوق کم صدا دارای جریان هوایی  v شکل 7 پره  –پلی آمید – 65 CM

Super low noice

12

ضخامت بدنه

تشت و گلویی(فن استک) 8 الی 10 – بدنه 6 الی7 MM  نوع رزین از نوع ایزوفتالیک کد 040 شرکت رزیتان

13

فلنچ ها

ورودی 2 عدد 2اینچ – خروجی 1 عدد 3 اینچ

 سررریز 3/4اینچ  – تخلیه 3/4اینچ – فلوتر3/4اینچ

14

جنس فلنچ ها

آلومینیوم یا چدنی

15

پولی سرموتور

کوبل مستقیم

16

CFM

7000

17

GPM

71

18

وزن خشک

148 KG

19

وزن درحال کار

 KG 320
